欢迎访问陕西泰恒环保新材料有限公司官方网站!客户对每件产品的放心和满意是我们一生的追求,用我们的努力,解决您的烦恼!
Banner
首页 > 新闻 > 内容

真石漆厂家-泰恒制漆水包水涂料的特点及涂装体系施工方法(平面型)

第一节:水包水涂料性能及体系材料介绍

  一、水包水涂料的特点

  真石漆厂家花岗岩、大理石以其庄重的质感,耐久的品质,多样的色彩受到各业主的青睐。但花岗岩、大理石的缺点也显而易见:一是昂贵的价格,二是施工复杂,三是与保温结合困难使很多用户望而却步。

  针对传统真石漆难以展现花岗岩和火烧石的效果,泰恒制漆采用发明专利的“水包水”微胶化造粒技术,成功研发出逼真展现花岗石效果的水包水涂料,它弥补了花岗岩成本较高、施工困难等缺点。

  核心技术:“水包水”微胶化造粒技术

  新型的仿石涂料技术,通过专利技术“水包水”微胶化造粒技术,使原本相溶的水性仿花岗岩颗粒有序地处于一个体系内,涂料中同时融入多姿多彩的高分子胶体共聚物颗粒,颗粒间形成排列有序、储存稳定的状态,使涂料具有一次喷涂成形、无需多次套色的功能。

  具有以下独特的优点

  1.逼真的石材装饰效果:水包水涂料采用彩色颗粒包覆成粒技术,通过一次喷涂,就可创造出几乎和原石一样的纹理效果,仿真石程度可达到100%,材质感和立体感是普通真石漆无法达到的,能与真石材媲美。

  2.单次喷涂、施工简单:仅单次喷涂,既可完成花岗石多彩的石材效果,施工简单快捷,克服了常规花岗岩多彩多次喷涂的不可施工作业性及低仿真性,大大降低了花岗岩涂料施工不可控制风险。

  3.持久的耐候性:水包水采用全氟硅树脂体系,使涂料具有极强的化学稳定性,固而具有优异的抗紫外线能力和持久的耐候性。同时采用陶瓷无机颜料,保证其特久的保色性,使用寿命达20年以上。

  二、水包水涂料体系材料配套组合

  涂料仅是生产线下来灌装单一的半成品,只有通过完善的底、中、面材料系统配套组合和施工,才能体现良好的成品装饰效果。因此,围绕这一观念引入了涂装体系的理论,“涂料不是单一的产品,而是一套完善材料体系的涂装组合”。厦光一直从事建筑涂料体系系统材料的研发、生产、推广、应用,经过多年的实践,拥有科学的产品体系与系统性涂装组合方案,满足不同建筑物、不同用户、不同区域、不同季节的不同需求,为用户提供针对性涂装方案,根据工程实际情况,我们推荐如下材料配套体系的涂装方案。

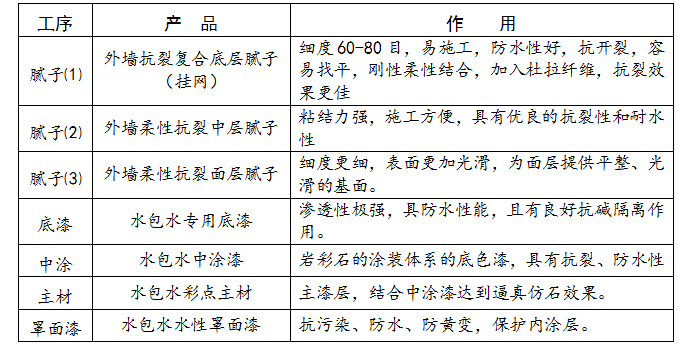

  材料配套组合和功能

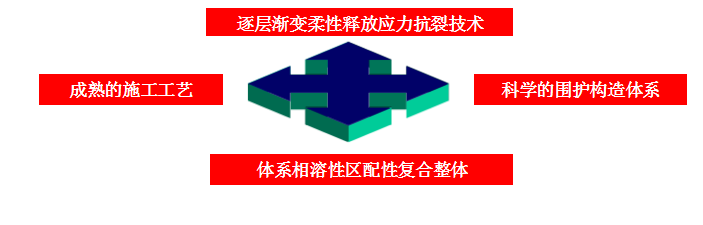

  核心技术:逐层渐变柔性释放应力的抗裂技术

  采用“逐层渐变、柔性释放应力的抗裂技术”可以有效地控制涂层表面裂缝的产生。逐层渐变柔性释放应力的抗裂技术理念的构造设计要点是:体系各相邻构造层性能、弹性模量变化指标相匹配、逐层渐变、中层腻子中应保证一定的柔韧性以便释放变形应力。同时,在抗裂复合底层腻子中采用软配筋和多种纤维改变应力传递方向,防止各种变形应力集中发生的可能,解决裂纹的产生。

  泰恒制漆通过与科研院所、大专院校合作,对裂缝机理研究和体系试验研究,观察“柔性渐变逐层释放应力”技术体系各组成部分和各实施阶段的各层材料体系应力(侧重于化学健力和晶间力)的情况,明确与其对应的应力→应变的“允许/诱导变形”关系,验证了柔性渐变逐层释放应力技术优势,其各项产品的相融性,匹配性及施工的合易性等非常优异,而且抗裂效果比较好。

  【技术创新】

  技术创新点之1  "柔韧变形量逐层渐变、逐层释放应力"。所用填料为石英砂,而且体系中每层石英砂的粒径不同,由粗变细,每层中合成柔性高聚合物含量分布也成梯度由小变大,外层材料的变形能力高于内层材料的变形能力。体系形成了粒径由粗到细,柔性由小变大的腻子层结构系统。体系的抗拉强度高,而且能够及时传递和释放变形应力,从而保证了整个体系的不脱落,不开裂。

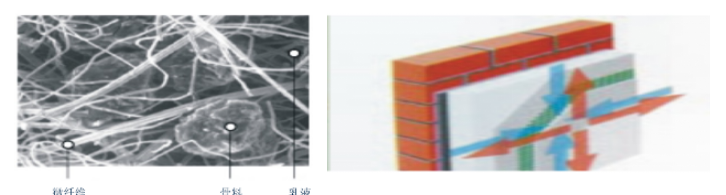

  技术创新点之2 “多种纤维改变应力传递方向”在构造体系中利用多种纤维来改变应力传递方向,充分分散各层所生产的应力,防止了各种变形应力集中发生的引起开裂的可能。

  三、该系统材料性能如下:

  1、腻子部分

  ①复合抗裂底层腻子:该腻子是由硅酸铝、硅酸钾、填料和直径0.8—1mm的石英砂及抗裂杜拉纤维组成,温度热涨系数与水泥砂浆接近,故杜绝了由此造成两界分层,略有柔性,可抵抗水泥基层批荡龟裂,与水泥基层粘结强度为3.6Mpa,永不脱落,抗裂纤维改变应力传递方向防止裂纹的产生。主要用来增加墙体的复合抗裂和找平,可以将基层面修整到≤1mm/2m 平整度。

  ②柔性抗裂中层腻子:该腻子的化学成份同复合抗裂底层腻子,但石英砂的直径为0.3—0.5mm,温度系数与复合抗裂底层腻子接近,柔性稍强,与复合抗裂底层腻子层面粘结强度为5Mpa,可以将基层平整度调到<0.5mm/2m。

  ③柔性抗裂面层腻子:细度400目,颗粒细腻,腻子层抛光,粘结强度强,防水性好,提供一个更加细腻更加光滑的工作面,为涂料的喷涂奠定一个很好的基础。

  2、水包水专用底漆

  泰恒制漆在大量实践中发现,由于常规性底漆抗碱性能非常有限,使得墙面条件变化以及施工工疏忽,都可能引起底漆封闭失效,从而导致面漆褪色、脱落。为此泰恒制漆推出了功能特异的水包水专用底漆,此底漆通过丙烯酸分子链上接技环氧基因而改性,增强了传统底漆欠缺的抗碱、防盐的功能。

  特点:

  ⑴高抗碱性、抗盐、防水性能。

  ⑵附着力好,能为面漆提供优良的附着力。

  ⑶优良的封闭性,能阻止墙体可溶物的析出。

  ⑷具有憎水功能,起到拒水和密水的作用。

  ⑸通过碱固化交联反应,即使在潮湿基底使用,也能顺利成膜,缩短工期。

  3、水包水中涂

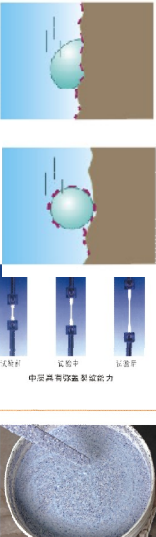

  水包水中涂采用优质的硅丙树脂为粘结剂、各种颜填料、助剂配制而成,具有较强的防水性,防止雨水渗透;有一定的弹性,正常情况下,弹性涂料可以随墙壁裂纹伸缩,涂膜的防水性能较一般弹性涂料更加优越。

  特点:

  ⑴具有抗长延伸率,能弥盖、遏制墙壁裂缝。

  ⑵涂膜具有憎水性,阻挡液态水和二氧化碳的侵入。

  ⑶滞留在墙体内的水汽能自由透出涂膜。

  4、真石漆厂家水包水彩点主材

  泰恒水包水主材涂料采用全氟硅树脂、彩色颗粒包覆成粒技术,涂料中同时融入不相溶的多姿多彩的高分子胶体共聚物颗粒,通过一次喷涂,就可创造出几乎和原石一样的纹理效果,仿真石程度可达到100%,材质感和立体感是普通真石漆无法达到的,能与真石材媲美。

  特点:

  ⑴逼真的石材装饰效果,仿真石程度可以达到100%;

  ⑵施工简单,仅单次喷涂,既可完成花岗石多彩的石材效果。

  ⑶特久的耐候性,采用全氟硅树脂体系,使涂料具有极强的化学稳定性,固而具有

  优异的抗紫外线能力和特久的耐候性。

  5、水包水水性罩面涂料

  泰恒水包水水性罩面涂料是一经硅改性的特种水性型罩面涂料,成膜后致密性高,不会产生吸灰和积灰现象,特具耐候、隔水、防黄变和高耐久功能。

  特点:

  ①涂层非常致密,不会产生吸灰和积灰现象,保证涂层清洁干净。

  ②持久的使用寿命,具有较高的耐久性和抗紫外线功能。

第二节、水包水涂料体系的优点

  水包水涂料是最具性价比花岗石、大理石替代品,也是常规真石漆的升级换代产品。它既具有完全一致的花岗石效果,而且彻底解决了常规真石漆易污染、仿真度差及花岗岩、大理石施工复杂、价格高、安全系数低等难题,可广泛适用于酒店、写字楼、政府工程、高层建筑等高档建筑物。

  一、逼真的石材装饰效果(见第一节)

  二、单次喷涂、施工简单(见第一节)

  三、逐层渐变柔性释放应力的抗裂技术(见第一节)

  三、特久的耐候性

  水包水采用全氟硅树脂体系,使涂料具有极强的化学稳定性,固而具有优异的抗紫外线能力和特久的耐候性。同时采用陶瓷无机颜料,保证其持久的保色性,使用寿命达20年以上。

  四、超强自洁

  涂膜表面的陶瓷效应,既降低涂膜表面的带电性,又能形成非常光滑的表面,减少了空气中各种灰垢的积聚,附荷表面的灰尘也易被雨水冲走,耐污染能力极强,保持长久清洁。

  五、抗龟裂性

  具有高度延展及耐屈特性,能有效地遮盖墙体细小裂纹,采用弹性涂层系统组合,具有弥盖墙体的桥连能力,能保证防水和防止墙体开裂。

  六、纯水性配方、绿色环保

  水包水涂料原材料均采用欧盟环保标准,纯水性配方,彻底解决了传统多彩涂料“水包油”的做法,VOC含量极低,符合环保要求,施工时无公害产生。

  七、更轻的重量,更高的安全性和经济性

  水包水的重量只有普通真石漆的1/6,面砖的1/20,干挂石材的1/40,自重远远小于石材,因而非常适合喷涂于外保温墙面上,以替代传统石材,提高安全性。同时,价格是干挂石材的1/3~1/5,经济而不失花岗岩效果,具有很高性价比。

第三节:泰恒水包水涂料施工规范(平面型)

  施工工序

  1、施工工具:专用滚筒(粗目、细目)、专用岩彩石喷涂设备。

  2、颜色:符合预订颜色要求。

  3、工序:基层处理、外墙抗裂复合底层腻子二道、柔性抗裂中层腻子一道、柔性抗裂面层腻子一道、专用底漆一道、岩彩石中涂二道、岩彩石主材二道、罩面漆一道。

  材料构成及功能

  ①基层处理:修补基层、清除基面污物、灰尘等附着物。

  ②腻子层:复合抗裂并找平。

  ③底漆:增强基面强度,调整含水率、酸碱度。

  ④水包水中涂:仿石底色层,同时具有弹性,防止墙体开裂。

  ⑤水包水主材:仿石造型层,就可创造出几乎和原石一样的纹理效果。

  ⑥罩面涂料:保护内涂层,具有耐久性和抗紫外线功能。

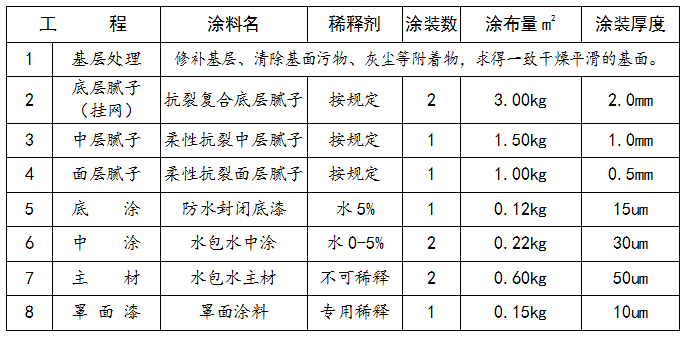

  参考用量及标准方法



  施工方法

  ⑴、基层处理

  1、水泥层养护期需在20天左右,干燥、平整(二公尺落差<2mm);

  2、含水率小于8%,PH值小于10,且有一定的承载力;

  3、施工前需清除表面的灰浆,浮灰等附着物;

  4、空洞剔除,抹涂修补的水泥面应进行去碱处理;

  5、将疏松粗糙的墙面铲除,修补至密实;

  ⑵、抗裂复合底层腻子施工

  1)泰恒抗裂复合底层腻子施工(第一遍):

  ①基面检查A、检查阴阳角是否有残缺,线条是否符合要求;检查分格缝边缘是否整齐;B、如有不合格现象,不得进入下道工序。

  ②批刮抗裂复合底层腻子第一遍

  施工时,先用批刀将批灰复合腻子在墙上批刮1.0~3.0mm厚(依基面平整度而定),然后用2m长的靠尺刮平B、靠尺竖向刮涂要反复三遍,第一遍的目的在于将墙上的批灰复合腻子浆料熟化,同时,通过第一遍的刮涂,能发现部分凹陷的部位,这时,需用批灰复合腻子将这些部位填平;第二遍要将竖向的平整度刮出来;第三遍是对第二遍的补充,以求更加平整,将第二遍未刮平的部位刮平。C、在人员的安排上,可采取三人(或四人)一组配合施工,一人(或二人)将批灰复合腻子浆料批刮在墙上,另两人分持靠尺的两端,持靠尺的两人用力要平衡,否则,一人用力大,一人用力小,易将墙面腻层刮成斜坡状。D、靠尺运行的速度及用力要均衡,否则会沿靠尺运行的方向形成波浪状。

  2)外墙抗裂复合底层腻子施工(第二遍):

  ①基面检查A、检查底层腻子腻面上批刮印痕是否完全消除,是否存在漏磨的腻面;B、检查阴阳角是否有残缺,线条是否符合要求;检查分格缝边缘是否整齐;C、如有不合格现象,不得进入下道工序。

  ②批刮抗裂复合底层腻子第二遍

  先用批刀将腻子涂在嵌网格布的底层腻子腻层上,然后迅速用批刀将其刮平;如果腻子干燥太快,来不及收平,可适当调稀以改善施工性;批刮第二层腻子时,必须使用新的批刀,以免刀口上的残缺影响批刮的平整性。

  ③打磨

  腻子批刮完后约4小时,即可对腻层进行打磨,腻层的砂磨必须全面彻底。

  ④养护批灰专用腻子施工完毕后,须至少用水养护两遍,每次养护时需用水湿透腻层。

  ⑶柔性中层腻子施工

  ①基面检查A、检查底层腻子腻面上批刮印痕是否完全消除,是否存在漏磨的腻面;B、检查阴阳角是否有残缺,线条是否符合要求;检查分格缝边缘是否整齐;C、如有不合格现象,不得进入下道工序。

  ②批刮中层腻子

  先用批刀将腻子涂在底层腻子腻层上,然后迅速用批刀将其刮平;如果腻子干燥太快,来不及收平,可适当调稀以改善施工性。

  ③打磨

  腻子批刮完后约4小时,即可对腻层进行打磨,须使用200#砂纸砂磨,太粗的砂纸会留下明显的砂痕甚至破坏腻层。腻层的砂磨必须全面彻底,不能留下蜂眼状的密集的微孔。

  ④养护批灰专用腻子施工完毕后,须至少用水养护两遍,每次养护时需用水湿透腻层。

  ⑷柔性面层腻子批刮

  ①基面检查A、检查中层腻子腻面上批刮印痕是否完全消除,是否存在漏磨的腻面;B、检查阴阳角是否有残缺,线条是否符合要求;检查分格缝边缘是否整齐;C、如有不合格现象,不得进入下道工序。

  ②批刮面层腻子

  先用批刀将腻子涂在中层腻子腻层上,然后迅速用批刀将其刮平;如果腻子干燥太快,来不及收平,可适当调稀以改善施工性。批刮面层腻子时,必须使用新的批刀,以免刀口上的残缺影响批刮的平整性。

  ③打磨

  腻子批刮完后约4小时,即可对腻层进行打磨,须使用320#~400#砂纸砂磨,太粗的砂纸会留下明显的砂痕甚至破坏腻层。腻层的砂磨必须全面彻底,不能留下蜂眼状的密集的微孔。

  ④养护批灰专用腻子施工完毕后,须至少用水养护两遍,每次养护时需用水湿透腻层。

  ⑸成品及线条保护

  1)保护的对象:所有与施工工作面相接的其他成品,包括门、窗及门窗框和玻璃;户外落水管;其他外墙装饰物。

  2)保护目的:避免污染,同时减少清理工作量、避免清理破坏和清理残留。

  3)保护方法

  a、门窗:使用塑料薄膜、挡板、塑料布等,以双面胶贴于要保护的表面。

  b、门窗框:使用美纹胶带和塑料薄膜覆盖。

  c、户外落水管:使用塑料薄膜包裹。

  d、清理现有分格线中的杂物及尘土,待清理干净后用专用不沾油涂刷线条一次,以利于清理。

  e、其他外墙装饰物,如大理石等,基本采用塑料布防护。

  ⑹水包水底涂施工

  1)以达到增加涂层附着力,延长饰面使用时间,增加基层强度,调整基层酸碱性及含水率。

  2)涂刷时应使用毛刷或滚涂,并力求均匀涂布。

  3)采用交叉滚涂方法,保证施工无遗漏,涂膜均匀。

  4)涂料施工必须由建筑物自上而下进行,每次涂刷以自然分割缝、阴阳角交接处或落水管为界,每个涂刷面应尽量一次完成。

  5)不符合技术要求的,修补处理。

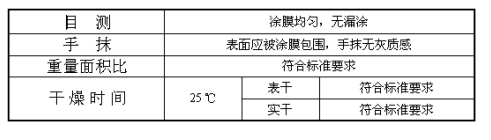

  6)技术要求

  7)底漆涂布须等干燥(约12小时)才可进行下道工序施工。

  ⑺分格:

  分格按设计要求用胶带进行粘贴分格。

  ⑻水包水中涂

  1)面涂提供涂膜—美观性、耐久性、耐污性、防水性优越表面。

  2)涂布时应使用滚涂法,施工时要特别注意毛棍上的吸浆量,毛棍中吸浆量均匀后再往墙上棍涂,棍涂手法也是很关键的。棍涂时要向上用力,向下时轻轻回带,否则易造成流淌弊病。

  3)采用交叉滚涂法,保证施工无遗漏,涂膜均匀、色泽一致。

  4)涂料施工必须由建筑物自上而下进行,每次涂刷以自然分割缝、阴阳交接处或落水管为界,每个涂刷面应尽量一次完成。

  5)不符合技术要求修补处理。

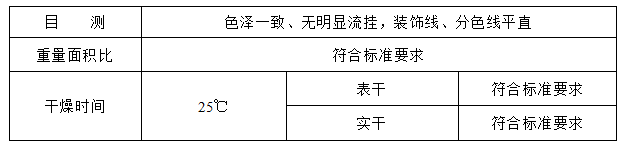

  6)技术要求

  ⑼水包水主材施工

  1)施工工具:专用岩彩石喷涂设备。

  2)采用喷涂法,力求主材层均匀,厚度一致,调节气压强弱达到控制点型大小;

  3)喷枪之运行保持一定速度、一定距离、一般喷嘴与喷涂面垂直,喷涂距离以30-40cm最适当。

  4)喷涂后需待24h以上,待岩彩石完全干燥后,方可喷涂罩面漆。

  5)要求:颜色一致,无明显流坠漏喷、透底现象。

  6)分色及分格要用胶带纸粘贴,每隔一小段

  既应撕去分格粘贴的胶带纸。

  分格胶带纸去除:

  1、喷涂完成后,每隔一小段即应撕去分格粘贴的胶带纸,以免岩彩石干固后取时破坏漆膜。

  2、待岩彩石干燥后,用铲刀去除分格缝边沿及其它不规则残留物,使其边角完整、顺直。

  ⑽真石漆厂家水性罩面漆施工:

  1)采用喷枪喷涂法;

  2)每个喷涂面应尽量一次完成,施工必须由建筑物自由而下进行,每次喷涂以自然分割缝,阴阳角交接处为界,如果较大范围内没有分格缝,就要采取上下衔接的方法,尽可能地避免涂料接茬外痕迹的出现。

  ⑾清理、整修:

  1)清理:自检合格后,清除所有保护材料并清理对其它成品的污染,保持清洁的施工面。

  2)整修:因其它原因造成涂料表面破损或返色等,应将破损处补平,再依上述工艺进行操作,收口处放在分格缝或阴阳角处,对于其它成品应严加保护。
